01철구조물의 특징

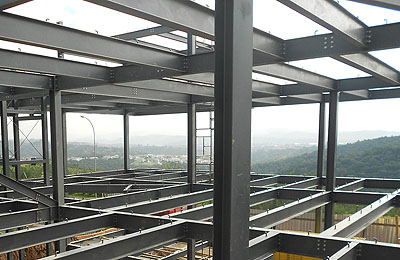

라인 요즘사회에는 대부분 H-BEAM으로 철구조물을 제작한다. H-BEAM은 단면의 성능이 우수하고 접합이 용이하여 구조용강재로 널리쓰이고 있다.
철구조물은 공장에서 제작을 하므로 제품의 정밀도를 높일 수 있으며 안전성에도 뛰어나다. 완성된 골조를 현장으로 운반하여 바로 조립설치를 할 수 있는 이점이 있다.
철골재료는 불연재료이지만 내화구조는 아니다. 따라서 화재로 인하여 고온에서는 강도가 내려가 자중에 의해서 변형되기 때문에 내화피복을 해야 한다.
또한 공기 중 자연산화를 막기 위해 방청도장은 필히 하여야 한다.

02철강재의 종류

판재류 - 냉.열간 압연강판, 아연도 강판, 무늬 강판

형강류 - H형강, 경량H형강, ㄱ형강, C형강, ㄷ형강, 레일, 데크플레이트

철근 - 이형철근, 원형강, 사각육각, 팔각강

강 관 - 배관용 강관, 아연도 강관, 압력 배관용 강관, 구조용 강관, 구조용 각형 강관

03철구조물의 적용 예

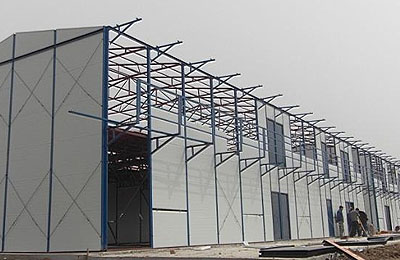

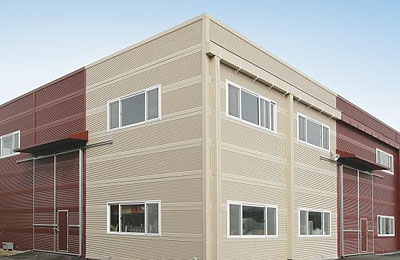

공장, 제조장, 물류창고, 축사, 빌딩, 상가, 주택, 교회, 교량, 조형물, 케노피, 특수구조물

04철구조물 제작요령

- 도면, 제작장(공장), 인원(기능인), 작업공구(장비등), 원자재(형강류)

1. 도면을 충분히 숙지한 후, 제작도를 그린다.

2. 현도를 내어서 철판과 형강류에 마킹을 하여 절단하고 가공한다.

3. 가공된 자재가 준비가 되면 제작도에 맞게 취부하고 용접을 한다.

4. 제작이 완료되면 정확한 치수를 검사한다.

5. 검사 후 이상이 없으면 구조물에 이물질을 제거하고 방청도장을 한다.

6. 충분히 건조 시킨 후 지정색(상도)으로 마무리한다.

05철구조물의 설치요령

- 도면, 제작장(공장), 인원(기능인), 작업공구(장비등), 원자재(형강류)

1. 현장 여건과 공정 등을 검토한 후 원자재를 현장에 투입한다.

2. 현장조건을 세밀히 파악한 후에 장비를 결정한다.

3. 베이스 및 앙카볼트 상태 등을 점검하고 전체적인 수평작업을 한다.

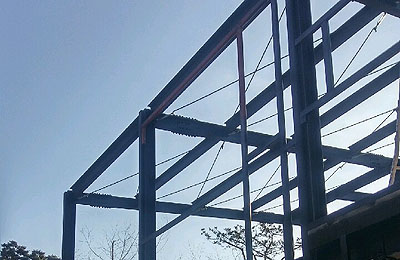

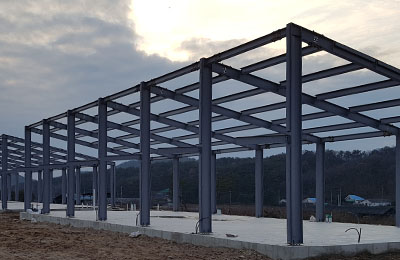

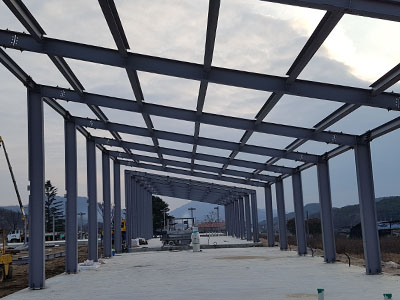

4. 기둥 → 보 순서로 조립하고 데크플레이트를 설치하고 마무리 작업을 한다.

5. 도면과 비교하여 완전한 시공이 되었으면 현장책임자의 검사 후 승인을 받는다.
